鑄件和焊縫如果出現(xiàn)裂紋或者縫隙是可以用樂(lè)泰膠水來(lái)密封的，我們?cè)谑褂弥袘?yīng)該注意什么呢？還有使用步驟如何？

鑄件和焊縫一般是比較重要的部件，如果出現(xiàn)裂紋會(huì)直接影響這個(gè)部件的使用壽命，對(duì)于比較重要的部件，如果出現(xiàn)裂紋可能會(huì)選擇直接更換。其實(shí)對(duì)于大部分的部件，我們都是可以通過(guò)樂(lè)泰膠水來(lái)密封的。接下來(lái)我會(huì)為大家講解如何使用樂(lè)泰厭氧膠來(lái)密封鑄件和焊縫的重要縫隙。

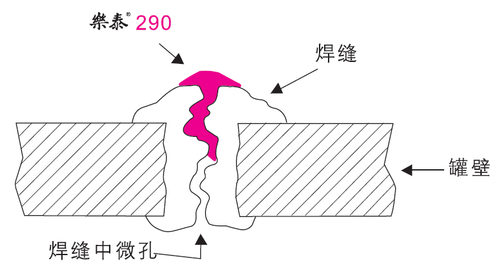

鑄件和焊縫的結(jié)構(gòu)圖如下圖示意：

1. 修補(bǔ)可燃性液體罐時(shí)應(yīng)采取適當(dāng)措施。不要用來(lái)修補(bǔ)可壓縮氣體罐。
2. 用鋼絲刷刷凈微孔區(qū)油漆、鐵銹等。
3. 用樂(lè)泰^?清洗劑755清洗微孔區(qū)。
4. 微孔區(qū)局部加熱到121℃左右。
5. 冷卻到85℃左右。
6. 將樂(lè)泰^?290刷涂在微孔區(qū)。
   注：

   • 鋼件85℃。
   • 鋁件，不銹鋼件48℃。
   • 通氣孔或砂眼不宜采用此法。
   • 密封孔隙不能超過(guò)Φ0.125mm。
7. 一般情況固化時(shí)間為30分鐘，密封壓力頂多可達(dá)10Bar，固化時(shí)間需1小時(shí)。
8. 用樂(lè)泰^?清洗劑755清洗修補(bǔ)區(qū)的多余膠液，但不可打磨。
9. 按需要涂漆。

注：鑄件微孔滲漏液也按此步驟進(jìn)行。

在使用過(guò)程中，一定要注意，對(duì)于壓縮氣罐是不能用樂(lè)泰膠水來(lái)修補(bǔ)的，由于壓縮氣罐內(nèi)部氣體的壓力是很強(qiáng)大的，一旦出現(xiàn)修補(bǔ)失誤，很有可能會(huì)造成嚴(yán)重的事故而引起爆炸等。

更多樂(lè)泰膠水小知識(shí)和應(yīng)用技巧歡迎關(guān)注無(wú)錫市思美達(dá)科技有限公司。如需購(gòu)買請(qǐng)撥打我們的400熱線電話，或聯(lián)系思美達(dá)的在線客服。
