剝離強度的測試方法

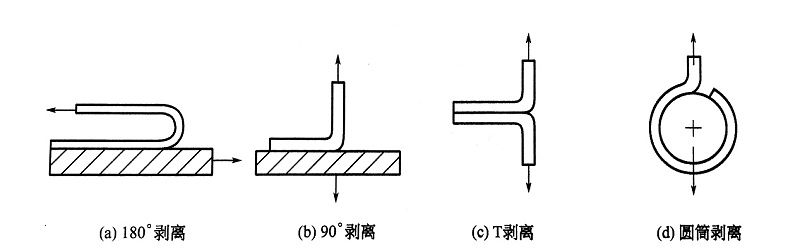

根據(jù)目的和要求的不同，壓敏膠制品的剝離強度可以有多種測試方法。常用的有如圖所示的四種。

1、 180°剝離測試和90°剝離測試主要用于表征壓敏膠制品對于較硬或較厚被粘物的黏合力。180°剝離測試操作簡便，測試結(jié)果的分散性較小，因此是一種常用于壓敏膠制品

（尤其是壓敏膠黏帶）的測試方法。然而，與其他各種剝離測試方法相比，180°剝離測試時膠黏制品基材的性質(zhì)對測試結(jié)果影響較大；有些膠黏帶（如玻璃纖維增強膠黏帶）在進(jìn)行

180°彎曲測試時有時可能會被折斷。90°剝離測試方法在實際中較少被使用，因為它需要一個特殊設(shè)計的、結(jié)構(gòu)比較復(fù)雜的工件夾具，使剝離角度在整個測試過程中始終保持為90°。

90°剝離測試更適用于進(jìn)行理論研究和分析，因為基材的性質(zhì)對測試結(jié)果的影響較小。

2、T剝離測試 主要用于測定壓敏膠制品對于較軟或較薄被粘物的黏合力或膠黏制品膠黏面之間的黏合力（即對黏力）。在壓敏膠制品的常規(guī)性能表征中并不使用此種測試方法，只有某些特種膠黏制品有這樣的要求。膠黏制品的膠黏面之間的對黏剝離測試還常用來快速檢測壓敏膠在基材上的黏合力（即黏基力）是否足夠。如經(jīng)過數(shù)次對黏剝離測試后發(fā)生壓敏膠從基材上脫落的現(xiàn)象，則必須設(shè)法進(jìn)一步改善該壓敏膠制品的黏基力才行。

3、 圓筒剝離測試 與用于蜂窩夾芯板的爬鼓剝離測試類似。測試時需要用一個特殊設(shè)計的工件夾具，使圓筒不斷地轉(zhuǎn)動，以保持始終一致的剝離角度。用一卷膠黏帶代替圓筒，通過這樣的剝離測試就可以測定該膠黏帶的解卷力。解卷力，尤其是快速解卷力是壓敏膠帶制品的一個重要黏合性能。

以上幾種剝離強度的測試都可以用普通的機械拉力試驗機進(jìn)行，但應(yīng)附有能自動記錄剝離負(fù)荷的繪圖裝置。因為采用沒有繪圖裝置的試驗機只能測得剝離強度的較大值，而自動繪圖裝置能將整個測試過程中剝離強度的變化情況－－剝離強度曲線－繪出來，從中既可測得較大值，也可得到平均值以及穩(wěn)定狀態(tài)的數(shù)值等許多信息。
